Zvláštne znaky/prednosti produktu.
.- Úspora energie vďaka vyššej efektivite systému s funkciou Q-Limit (obmedzenie prietoku)
.- Zlepšený koeficient energetickej účinnosti EEI ≤0,20 pri všetkých samostatných čerpadlách
.- Optimalizovaný displej pre lepšiu čitateľnosť a ovládanie
.- Priestorovo úsporná inštalácia vďaka kompaktnej konštrukcii a LC displeju s voliteľnou polohou
.- Modulárna koncepcia pre pripojenie všetkých bežných zbernicových systémov (napr. Modbus, BACnet, CAN, LON, PLR)
.- Osvedčená kvalita a spoľahlivosť
.

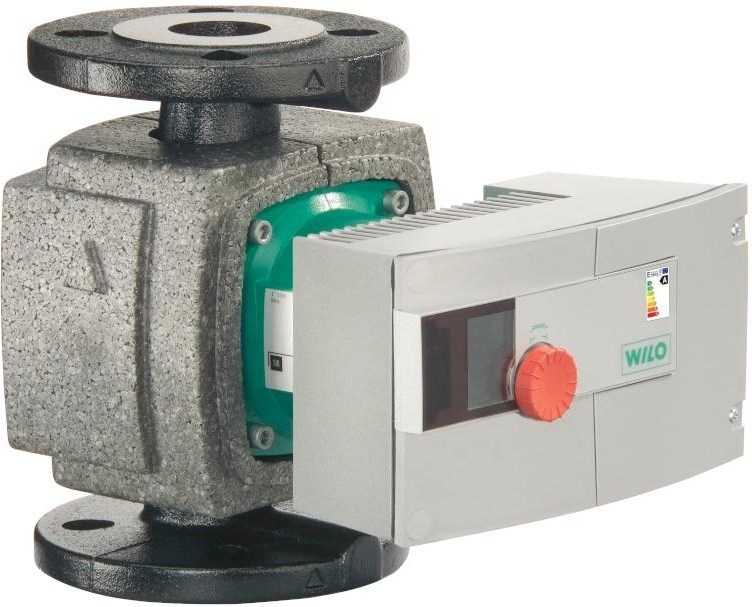

. Konštrukčný typ.Mokrobežné obehové čerpadlo so skrutkovým spojom alebo prírubovou prípojkou, EC motorom a automatickým prispôsobením výkonu.Použitie.Teplovodné vykurovanie všetkých systémov, klimatizačné zariadenia, uzavreté chladiace okruhy, priemyselné cirkulačné zariadenia.Vybavenie/funkcia.Prevádzkové režimy.
.- Automatický režim s reguláciou otáčok (n=constant)
.- Δp-c pre konštantný tlakový rozdiel
.- Δp-v pre variabilný tlakový rozdiel
.- Δp-T pre teplotne riadený tlakový rozdiel (programovateľný cez IR kľúč, IR monitor, Modbus, BACnet, LON alebo CAN)
.- Q-Limit pre obmedzenie maximálneho prietoku (nastavenie prostredníctvom IR kľúča)
.
. Manuálne funkcie.
.- Nastavenie prevádzkového režimu
.- Nastavenie požadovanej hodnoty rozdielového tlaku
.- Nastavenie automatického útlmového režimu
.- Nastavenie ZAP./VYP. čerpadla
.- Nastavenie otáčok (ručný režim s pevnými otáčkami)
.
. Automatické funkcie.
.- Plynulé prispôsobovanie výkonu v závislosti od prevádzkového režimu
.- Automatický útlmový režim
.- Funkcia odblokovania
.- Jemný štart
.- Plná ochrana motora s integrovanou spúšťacou elektronikou
.
. Externé riadiace funkcie.
.- Riadiaci vstup "Priorita VYP" (možný s IF modulmi Stratos)
.- Riadiaci vstup "Priorita MIN"(možný s IF modulmi Stratos)
.- Riadiaci vstup "Analóg in 0 - 10 V" (diaľkové nastavenie otáčok) (možný s IF modulmi Stratos)
.- Riadiaci vstup "Analog In 0 - 10 V" (diaľkové nastavenie požadovanej hodnoty) (možný s IF modulmi Stratos)
.
. Funkcie hlásení a indikačné funkcie.
.- Zberné poruchové hlásenie (beznapäťový rozpínací kontakt)
.- Samostatné prevádzkové hlásenie (beznapäťový spojovací kontakt) (možné s IF modulmi Stratos)
.- Poruchová dióda
.- LC displej pre zobrazenie parametrov čerpadla a chybového kódu
.
.Výmena údajov.
.- Infračervené rozhranie na bezdrôtový prenos dát z/na IR kľúč/IR monitor
.- Sériové digitálne rozhranie Modbus RTU na pripojenie k automatickému riadeniu budov cez zbernicový systém RS485 (možné s IF modulmi Stratos)
.- Sériové digitálne rozhranie BACnet MS/TP Slave na pripojenie k automatickému riadeniu budov cez zbernicový systém RS485 (možné s IF modulmi Stratos).
.- Sériové digitálne rozhranie CAN na pripojenie k automatickému riadeniu budov cez zbernicový systém CAN (možné s IF modulmi Stratos).
.- Sériové digitálne rozhranie LON na pripojenie na sieť LONWorks (možné s IF modulmi Stratos)
.- Sériové digitálne rozhranie PLR na pripojenie na automatické riadenie budov cez konvertor rozhraní Wilo alebo firemné prepojovacie moduly (možné s IF modulmi Stratos)
.
. Riadenie zdvojených čerpadiel (zdvojené čerpadlo alebo 2 x samostatné čerpadlo).
.- Hlavný/záložný režim (automatické prepínanie v prípade poruchy/časovo závislá výmena čerpadiel): možné rôzne kombinácie s IF modulmi Stratos (príslušenstvo)
.- Paralelný režim (pripojenie a odpojenie v dobe špičkového zaťaženia s optimalizáciou účinnosti): možné rôzne kombinácie s modulmi IF Stratos (príslušenstvo)
.
. Vybavenie.
.- Nástavec pre uchytenie skrutkového kľúča na telese čerpadla (pri čerpadlách so spojením rúrok na závit s P2 < 100 W)
.- Pri čerpadlách s prírubou: Vyhotovenia príruby
.- Štandardné vyhotovenie pre čerpadlá DN 32 až DN 65: Kombipríruba PN 6/10 (príruba PN 16 podľa EN 1092-2) pre protipríruby PN 6 a PN 16
.- Štandardné vyhotovenie pre čerpadlá DN 80 / DN 100: príruba PN 6 (dimenzovaná PN 16 podľa EN 1092-2) pre protiprírubu PN 6
.- Špeciálne vyhotovenie pre čerpadlá DN 32 až DN 100: Príruba PN 16 (podľa EN 1092-2) pre protiprírubu PN 16
.- Zásuvka pre voliteľné rozšírenie pomocou IF modulov Wilo
.- Sériová tepelná izolácia pre vykurovacie aplikácie.Technické údaje.
.- Povolený teplotný rozsah -10 °C až +110 °C
.- Sieťová prípojka 1~230 V, 50/60 Hz
.- Druh ochrany IPX4D
.- Skrutkový spoj, resp. prírubová prípojka (podľa typu) Rp 1 do DN 100
.- Max. prevádzkový tlak pri štandardnom vyhotovení: 6/10 bar, resp. 6 bar (špeciálne vyhotovenie: 10 bar alebo 16 bar)
.
.Materiály..- Teleso čerpadla: sivá liatina s katodickým elektrickým ponorným lakovaním
.- Tepelná izolácia: Polypropylén
.- Hriadeľ: ušľachtilá oceľ
.- Ložisko: Uhlie, impregnovaný kovom
.- Obežné koleso: Plast
.
.Opis/konštrukcia..- Mokrobežné obehové čerpadlo s EC motorom a integrovaným automatickým prispôsobením výkonu
.- Technológia zeleného gombíka a grafický displej
.- Ochrana motora so spúšťacou elektronikou
.- Zástrčkové spojenie na rozšírenie funkcie možným IF modulom pre automatické riadenie budov
.- Obežné koleso s trojrozmerne zakrivenými lopatkami a plastová oddeľovacia rúrka z kompozitu z uhlíkových vlákien
.
. .
.
