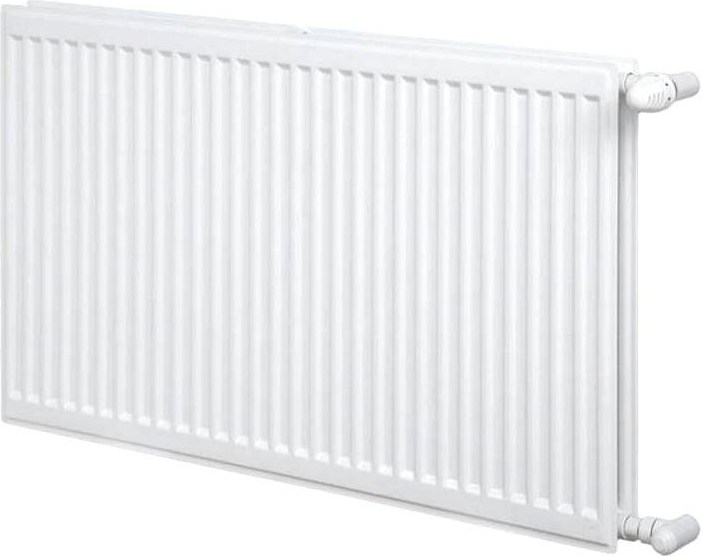

Korado Klasik 22 600x600mm

KORADO doskový radiátor typ KLASIK 22 600 / 600 22-0600 60-50-10.Model RADIK KLASIK je doskové vykurovacie teleso v prevedení KLASIK, ktoré umožňuje ľavé alebo pravé bočné pripojenie na rozvod vykurovacej sústavy. Svojou konštrukciou je určené pre vykurovacie sústavy s núteným alebo samotiažnym obehom.Parametre:.Výška: 600 mm.Dĺžka: 600 mm.Hĺbka: 100 mm.Pripojovacie rozteč: h = H - 54 mm.Pripojovací závit: 4 x G1 / 2 "vnútorný.Najvyšší prípustný prevádzkový pretlak: 1,0 MPa.Najvyššia prípustná prevádzková teplota: 110 ° C.Pripojenie vykurovacieho telesa: ľavé alebo pravé bočné.Výkon pri tepelnom spáde: 90/70 ° C 1285 W.Cena je vrátane uchytenia.Tlaková strata.Tlaková strata vykurovacieho telesa pre dané prevádzkové podmienky sa stanovia výpočtom pomocou hodnoty prietokového súčiniteľa AT popr. súčiniteľa odporu XT.Všeobecné údaje.RADIK sú oceľové doskové vykurovacie telesá s prirodzeným prúdením vzduchu okolo ich prestupné plochy. Sú vyrábané v jednoduchom, zdvojenom alebo troch doskovom prevedení. Základné prestupové plochu tvorí tvarovaná doska s horizontálne a vertikálne usporiadanými kanáliky. Pre zvýšenie tepelného výkonu je u niektorých typov na vnútornú stranu dosky privarená prídavná prestupný plocha.Deska je vyrobená z dvoch výliskov z oceľového plechu, ktoré sú v mieste vertikálnych prelisov spojené bodovými a po obvode švovými zvary. Je použitý oceľový plech valcovaný za studena s nízkym obsahom uhlíka, ktorý zodpovedá triede FePO1 podľa EN 10130 a EN 10131.Přídavná prestupný plocha je tvarovaná z oceľového plechu a je bodovo privarená k vertikálnym kanálikom dosky na strane vzduchu. Toto usporiadanie veľmi priaznivo ovplyvňuje prirodzené prúdenie vzduchu okolo prestupnej plochy vykurovacieho telesa.ILUSTRAČNÉ FOTO.
