Korado PLAN VK 22 500x1400mm

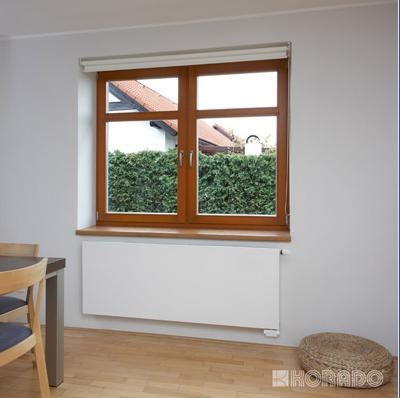

KORADO doskový radiátor typ PLAN VK 22 500 / 1400 22-050140-70-10.Model RADIK PLAN VK je doskové vykurovacie teleso v prevedení PLAN av prevedení VENTIL KOMPAKT, ktoré umožňuje pravé spodné pripojenie na vykurovaciu sústavu s núteným obehom. Zo zadnej strany sú privarené dve horné a dolné príchytky, radiátory o dĺžke 1800 mm a dlhšie majú navarené šesť príchytiek.Parametre:.Výška: 500 mm.Dĺžka: 1400 mm.Hĺbka: 102 mm.Pripojovacie rozteč: 50 mm.Pripojovací závit: 6 x G1 / 2 "vnútorný.Najvyšší prípustný prevádzkový pretlak: 1,0 MPa.Najvyššia prípustná prevádzková teplota: 110 ° C.Pripojenie vykurovacieho telesa: pravej spodnej.Tepelný výkon: 90/70 ° C 2519 W, 75/65 ° C 1980 W.Tlaková strata.U dvojrúrkové vykurovacej sústavy pre správnu funkciu vykurovacích telies je potrebné stanoviť výpočtom a uviesť v projektovej dokumentácii stupeň prednastavenia ventilu. Pri realizácii vykurovacej sústavy musí byť montážnou firmou rešpektovaný.U jednorúrkové vykurovacej sústavy je nutné ventil nastaviť na stupeň 6. Pre nastavenie požadovaného hmotnostného prietoku vykurovacím telesom odporúčame použiť kompaktný pripojovacie armatúru, ktorá má pevne nastavený alebo má nastaviteľný podiel zatekaniu teplonosnej látky do vykurovacieho telesa.Doporučené vybavenie.Modely v prevedení VENTIL KOMPAKT.V novodobých vykurovacích sústavách sa prednostne používajú doskové vykurovacie telesá v prevedení VENTIL KOMPAKT predovšetkým z dôvodu, že prívodné potrubie je možné viesť horizontálne pod vykurovacím telesom v podlahe, v stene alebo po stene zakryté lištou. Pre ich optimálnu funkciu a využitie ich prednosťou doporučujeme použiť pripojovací kompaktný armatúry a termostatické hlavice.Termostatické hlavice.Pre nastavenie a reguláciu požadovanej teploty vzduchu vo vykurovanej miestnosti je nevyhnutné, aby na vykurovacie telesá v prevedení VENTIL KOMPAKT bola osadená termostatická hlavica. Pre priamu montáž možno použiť len termostatické hlavice s pripojovacím závitom M 30 x 1,5. Pre základnú orientáciu predkladáme základné typy od jednotlivých výrobcov pôsobiacich na slovenskom trhu. Pre informácie o ďalšom sortimente kontaktujte priamo výrobcu, alebo ich zástupca na slovenskom trhu.Pripojovacie armatúry.Moderne koncipovaná vykurovacia sústava predpokladá inštaláciu armatúr, ktoré zabezpečia uzavretie vykurovacieho telesa na strane vstupnej a výstupnej vody a popr. i vypustenie či napustení vykurovacieho telesa teplonosnou látkou bez prerušenia prevádzky vykurovacej sústavy. Voľba armatúr s ohľadom na uvedené požiadavky je závislá od materiálu rozvodného potrubia:.1.měď alebo presná tenkostenná oceľ, plast alebo kombinácia plast-kov-plast - použiť kompaktný pripojovacie armatúru s rozstupom 50 mm s redukciou G 1 / 2 na G 3 / 4 osadenou príslušnými zvernými šróbeniami podľa materiálu a rozmerov pripojovacieho potrubia.2.černé oceľové rúrky s rúrkovým závitom - použiť 2 ks uzatváracieho skrutkovania.Cena je vrátane uchytenia.Všeobecné údaje.RADIK sú oceľové doskové vykurovacie telesá s prirodzeným prúdením vzduchu okolo ich prestupné plochy. Sú vyrábané v jednoduchom, zdvojenom alebo troch doskovom prevedení. Základné prestupové plochu tvorí tvarovaná doska s horizontálne a vertikálne usporiadanými kanáliky. Pre zvýšenie tepelného výkonu je u niektorých typov na vnútornú stranu dosky privarená prídavná prestupný plocha. Doska je vyrobená z dvoch výliskov z oceľového plechu, ktoré sú v mieste vertikálnych prelisov spojené bodovými a po obvode švovými zvary. Je použitý oceľový plech valcovaný za studena s nízkym obsahom uhlíka, ktorý zodpovedá triede FePO1 podľa EN 10130 a EN 10131. Prídavná prestupný plocha je tvarovaná z oceľového plechu a je bodovo privarená k vertikálnym kanálikom dosky na strane vzduchu. Toto usporiadanie veľmi priaznivo ovplyvňuje prirodzené prúdenie vzduchu okolo prestupnej plochy vykurovacieho telesa.ILUSTRAČNÉ FOTO.
