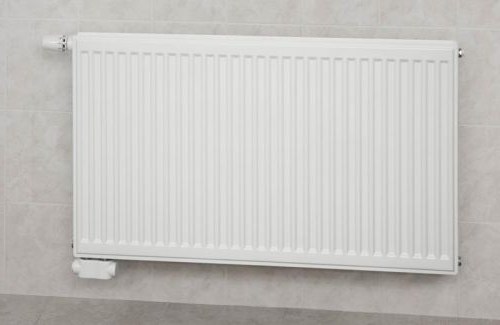

Korado VKL 22 500x700mm

KORADO panelový radiátor typ VKL 22 500/700 22-050070-E0-10.Model RADIK VKL je doskové vykurovacie teleso v prevedení VENTIL KOMPAKT, ktoré umožňuje ľavé spodné pripojenie na vykurovaciu sústavu s núteným obehom. Zo zadnej strany sú privarené dve horné a dolné príchytky, radiátory o dĺžke 1800 mm a dlhšie majú navarené šesť príchytiek.Doskové vykurovacie telesá RADIK sú ponúkané v základnom farebnom prevedení biela RAL 9016 a na objednávku podľa vzorkovníka farieb v ďalších 21 farebných odtieňoch.parametre:.Výška: 500 mm.Dĺžka: 700 mm.Hĺbka: 100 mm.Pripojovacie rozteč: 50 mm.Pripojovací závit: 6 x G1 / 2 "vnútorný.Najvyšší prípustný prevádzkový pretlak: 1,0 MPa.Najvyššia prípustná prevádzková teplota: 110 ° C.Pripojenie vykurovacieho telesa: ľavé spodné.všeobecné údaje.RADIK sú oceľové doskové vykurovacie telesá s prirodzeným prúdením vzduchu okolo ich prestupné plochy. Sú vyrábané v jednoduchom, zdvojenom alebo troch doskovom prevedení. Základné prestupové plochu tvorí tvarovaná doska s horizontálne a vertikálne usporiadanými kanáliky. Pre zvýšenie tepelného výkonu je u niektorých typov na vnútornú stranu dosky privarená prídavná prestupný plocha.Deska je vyrobená z dvoch výliskov z oceľového plechu, ktoré sú v mieste vertikálnych prelisov spojené bodovými a po obvode švovými zvary. Je použitý oceľový plech valcovaný za studena s nízkym obsahom uhlíka, ktorý zodpovedá triede FePO1 podľa EN 10130 a EN 10131.Přídavná prestupný plocha je tvarovaná z oceľového plechu a je bodovo privarená k vertikálnym kanálikom dosky na strane vzduchu. Toto usporiadanie veľmi priaznivo ovplyvňuje prirodzené prúdenie vzduchu okolo prestupnej plochy vykurovacieho telesa.ILUSTRAČNÉ FOTO.
