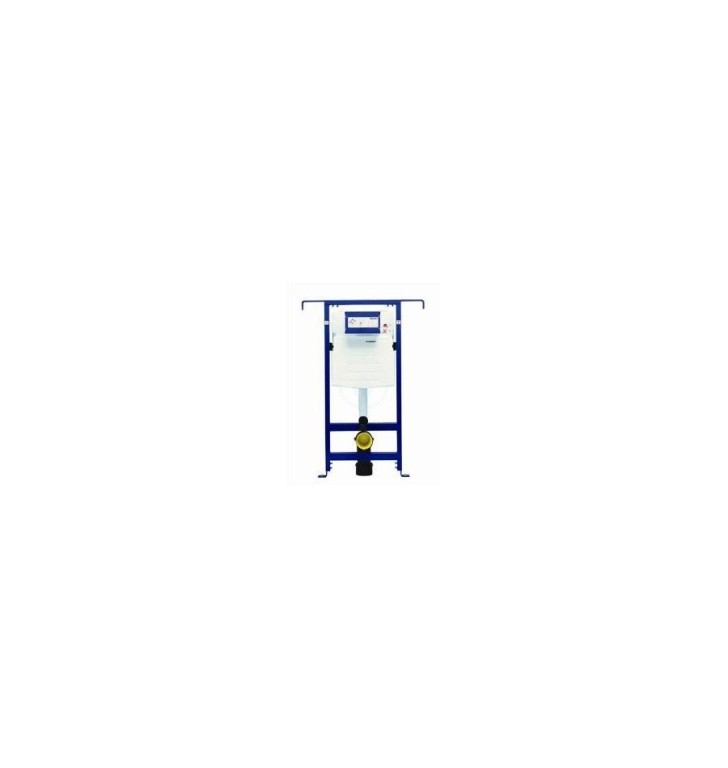

Geberit Duofix Special 111.355.00.5

Montážny prvok Duofix na závesné WC so splachovacou nádržkou pod omietku Sigma 12 cm, k inštalácii medzi bočné steny Špecifikácia montáže Montážny prvok na suché procesy, určený na montáž medzi dve steny. Jeho uchytenie do strán oceníte v miestach bez dostatočnej nosnosti zadnej steny alebo tam, kde je uchytenie do bočných stien technicky jednoduchšie. Ideálne sa hodí napr. do montovaných drevostavieb alebo bytových jadier panelových domov. Konštrukcia rámu umožňuje jednoduché a spoľahlivé upevnenie medzi dve steny. Pripevniť ho možno prakticky do akéhokoľvek stavebného materiálu od panela cez murovanú (napr. tehlovú, ytongovú) alebo drevenú stenu až po nosník ľahkej sadrokartónovej priečky (napr. Knauf alebo Rigips). Do podlahy je prvok ukotvený pomocou dvoch podpier, ktoré sú plynule výsuvné, čím umožňujú individuálne nastavenie výšky WC misy. To pri sadaní a vstávaní ocenia predovšetkým vyššie, staršie a zdravotne hendikepované osoby. Výsuvné vodorovné rozpery zabezpečia jednoduchú a spoľahlivú montáž aj v rôznych šírkach miestnosti. Prípadná demontáž ventilov (napúšťacieho a vypúšťacieho) je jednoduchá vďaka dostatočne veľkému servisnému otvoru skrytému za ovládacím tlačidlom. Opláštenie aj s obkladom je možné pripevniť priamo na rám prvku, a tak sa priestor WC zbytočne nezmenšuje. Konštrukcia prvku Duofix Special umožňuje montáž takým spôsobom, aby ho bolo možné demontovať, napr. v prípade rekonštrukcie stúpacích potrubí v inštalačnej šachte. Duofix Special má pevne fixované všetky vývody na napojenie odpadu, vody a zariaďovacieho predmetu, čo zjednodušuje montáž a znižuje možnosť nesprávneho napojenia. Účel použitia

• pre konštrukcie postavené suchý procesom
• k montáži do predstenových inštalácií čiastočne vysokých alebo vysokých na výšku miestnosti
• k montáži do inštalačných stien vysokých na výšku miestnosti
• k montáži do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti
• k montáži do úzkych priestorov a výklenkov
• na závesné WC s pripojovacími rozmermi podľa EN 33:2011
• na závesné WC s vyložením do 62 cm
• na 1 množstvo splachovania, 2 množstvá splachovania alebo splachovania Štart/Stop
• na hrúbku podlahy 0-20 cm

• samonosný rám s nanesenou práškovou farbou
• nastaviteľný do výšky
• rám s vŕtanými otvormi ø 9 mm na upevnenie do drevenej konštrukcie
• rám pripravený na podpery u WC keramík s malou opornou plochou
• podpery pozinkované
• podpery nastaviteľné 0-20 cm
• podpery s protišmykovou úpravou
• spodné dosky otočné
• hĺbka spodnej dosky vhodná k montáži do U profilov UW 50 a UW 75 a do systémových profilov Geberit Duofix
• pripojovacie koleno na montáž bez náradia v rôznych hĺbkach, rozsah nastavenia 45 mm
• upevnenie pripojovacieho kolena zvukovo izolované
• splachovacia nádržka pod omietku s ovládaním spredu
• splachovacia nádržka pod omietku izolovaná proti oroseniu
• u nastavení z výroby je možné okamžité dodatočné spláchnutie
• montážne a servisné práce na splachovacej nádržke pod omietku bez náradia
• prívod vody vzadu alebo hore uprostred
• kryt na hrubú montáž na servisný otvor chráni pred vlhkosťou a nečistotami
• kryt na hrubú montáž na servisný otvor s možnosťou skrátenia
• vybavený rúrkovou chráničkou na prívodné potrubie k pripojeniu splachovacích WC Geberit AquaClean
• s možnosťou upevnenia na prívod elektriny

• tlak pri prietoku: 10-1000 kPa
• maximálna teplota vody: 25 °C
• splachovacie množstvo, nastavenie vo výrobe: 6 a 3 l
• veľké splachovacie množstvo, rozsah nastavenia: 4.5 / 6 / 7.5. l
• malé splachovacie množstvo, rozsah nastavenia: 3-4 l

• prívod vody R 1/2", vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
• kryt na hrubú montáž na servisný otvor
• pripojovacia súprava na WC, ø 90 mm
• pripojovacie koleno 90° z PE-HD, ø 90 mm
• priechodka z PE-HD, ø 90 / 110 mm
• 2 ochranné zátky
• 2 závitové tyče M12
• upevňovací materiál
