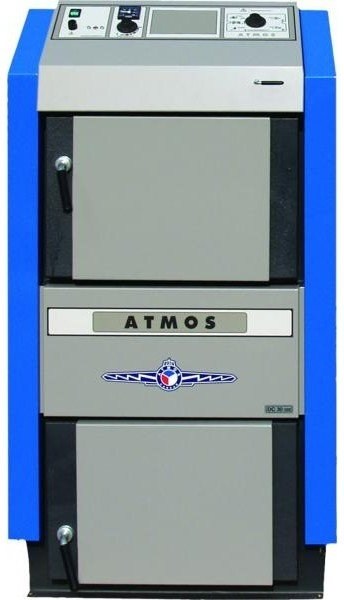

Atmos C 18S

Splyňovací kotol ATMOS C 18 S - typ Kombi je konštruovaný pre spaľovanie dreva a hnedého uhlia, na princípe generátorového splyňovania s použitím odťahového ventilátora (S), ktorý odsáva spaliny z kotla. Teleso kotla je vyrobené ako zvarenec z kvalitných oceľových plechov o hrúbke 6 až 3 mm. Je tvorené dvoma nad sebou posadenými komorami, vrchná slúži ako zásobník paliva, spodná ako spaľovacia komora a popolník. Medzi nimi je umiestnený nový, patentom chránený otočný rošt, ktorý umožňuje dokonalé splyňovanie uhlia a dreva jednotlivo alebo dohromady a ľahké odstraňovanie popola. V zadnej časti telesa kotlov je zvislý spalinový kanál, opatrený vo vrchnej časti rozkurovacou záklopkou. Vrchná časť spalinového kanála je opatrená odťahovým hrdlom pre pripojenie na komín. Výhody splyňovacích kotlov na drevo a uhlie ATMOS Možnosť spaľovať veľké kusy dreva Možnosť spaľovať uhlie a drevo samostatne alebo dohromady (spoločne) Veľký zásobník paliva - dlhá doba horenia Vysoká účinnosť 81 až 87% podľa typu - primárny i sekundárny vzduch je predhrievaný na vysokú teplotu Ekologické spaľovanie - kotol podľa ČSN EN 303-5 triedy 3 Odťahový ventilátor - bezprašné vyberanie popola, kotolňa bez dymu Chladiaca slučka proti prehriatiu - bez rizika poškodenia kotla Automatické vypnutie kotla po dohorení paliva - spalinový termostat Pohodlné vyberanie popola - veľký keramický spaľovací priestor pre popol (u dreva vyberáme raz za týždeň u uhlie raz denne) Kotol bez trubkovnice - jednoduchšie čistenie (mimo C50S) Malé rozmery a nízka hmotnosť,vysoká kvalita Odťahový ventilátor narozdiel od tlakového odsáva spaliny a tým minimalizuje dymenie do kotolne pri prikladaní a prevádzke kotla. Nastavenie roštovacej segmentov je znázornené na obrázku a je jednotné pri spaľovaní uhlia a dreva. Kanálik na prívod sekundárneho vzduchu a rovná časť splyňovaného roštu musí smerovať vždy dolu. CHRÁNENÉ PRIEMYSLOVÝM PATENTOM Inštalácia Kotly ATMOS musia byť zapojené s LADDOMATOM 21 alebo termoregulačným ventilom pre docielenie minimálnej teploty vratnej vody do kotla 65C °. Výstupná teplota kotla musí byť trvale udržovaná v rozsahu 80 - 90 ° C. Všetky kotly sú dodávané v základnom prevedení s chladiacou špirálou proti prehriatiu. Doporučujeme inštalovať kotle s akumulačnými nádržami, ktoré nám znížia spotrebu paliva a zvýšia komfort vykurovania. Regulácia kotlov Elektromechanickú - reguláciu výkonu vykonávame záklopkou ovládanou regulátorom ťahu, typ FR 124, ktorý automaticky podľa nastavenej výstupnej teploty vody (80-90 ° C) otvára či priviera vzduchovú klapku. Nastavenie regulátora výkonu je nutné venovať zvýšenú pozornosť, pretože regulátor okrem regulácie výkonu plní ďalšiu dôležitú funkciu, že zaisťuje kotol proti prehriatiu. Kotol je ďalej vybavený regulačným termostatom umiestneným na paneli kotla, ktorý ovláda ventilátor podľa nastavenej výstupnej teploty (80-85 ° C). Na regulačnom termostate by mala byť nastavená teplota o 5 ° C nižšia ako na regulátore ťahu FR 124. Od roku 2002 sú kotly naviac vybavené spalinovým termostatom, ktorý slúži k vypnutiu odťahového ventilátora po dohorení paliva. Kotly pracujú na znížený výkon do 70% menovitého výkonu i bez ventilátora. Každý kotol je možné vybaviť u zákazníka elektronickou reguláciou ATMOS ACD 01 pre riadenie celého vykurovacieho systému v závislosti na vonkajšej teplote, izbovej teplote a čase. Táto regulácia je schopná riadiť aj samotný kotol s ventilátorom s mnohými ďalšími funkciami. LEGENDA K NÁKRESU KOTLŮ - C 18S, C 20S, C 30S, C 40S, C 50S 1. Teleso kotla 14. Žiaruvzdorná tvarovka - zadné čelo gul. priestoru 2. Plniace dvierka 15. Čistiace veko 3. Popolníkové dvierka 16. Roštovacia páka 4. Ventilátor - tlakový(S) 17. Tiahlo zakladacej záklopky 5. Žiaruvzdorná tvarovka - zadná kocka 18. Teplomer 6. Ovládací panel 19. Clona horenišťa - predná 7. Bezpečnostný termostat 20. Vypínač 8. Regulačná záklopka 22. Regulátor výkonu - Honeywell FR124 9. Roštnica 23. Žiaruvzdorná tvarovka - kocka predná 10. Žiaruvzdorná tvarovka - gulový priestor 24. Regulačný termostat ventilátoru 11. Roštová trubka 25. Výplň dvierok - Sibral 12. Žiaruvzdorná tvarovka - polmesiac 26. Těsnenie dvierok - šnúra 18x18 13. Zakladacia záklopka 27. Spalinový termostat 28. Chladiaca smyčka proti pretopeniu   TECHNICKÉ DÁTATYP KOTLA ATMOS kombi   C 18 S   C 20 S   C 30 S   C 40 S   C 50 S   Rozsah výkonu (kW)   15 - 20   20 - 25   25 - 32   30 - 40   40 - 48 Predpísaný ťah komína (Pa) 20 23 25 28 28 Hmotnosť kotla (kg) 298 344 394 430 504 Objem vody (l) 45 64 64 77 95 Obsah násypky (dm3) 66 100 125 150 150 Elektrický príkon (W) 50 50 50 50 50 Připojovacie napetie (V/Hz) 230/50   Predpísané palivo   Hnedé uhlie orech 1 o výhrevnosti 17-20 MJ / kg Suché drevo o výhrevnosti 15-18 MJ / kg, priemer 80-120 mm a o vlhkosti 12-20%   Max. délka dřeva (mm)   330   330   430   530   530 Minimální teplota vratnej vody pri prevádzke 65 °C Účinnosť v celom rozsahu výkonu 81 - 87% Trieda kotla 3 Základné podmienky pre dobrú funkciu a vysokú životnosť kotlov ATMOS Montáž kotla vykonáva len odborná firma zaškolená výrobcom. Kotol musí byť inštalovaný v suchom a dobre vetranom priestore - kotolni. Pri zapojení kotla do systému je vždy nutné za kotol nainštalovať Laddomat 21, alebo termoregulačný ventil TV 60 ° C s čerpadlom, guľovým ventilom a filtrom, aby teplota vody vracajúca sa do kotla, v každom režime, neklesala pod 65 ° C - podľa normy STN 070240/93. S rastúcou teplotou vratnej vody do kotla, klesá možnosť kondenzácie dechtov kyselín = väčšia životnosť kotla. Laddomat 21 odporúčame používať len do výkonu 50kW vrátane.Pri zapojení kotla bez akumulačných nádrží musia byť čerpadlo v kotlovom okruhu av okruhu vykurovaného objektu spínané jedným alebo dvoma samostatnými termostatmi pri teplote výstupnej vody z kotla 70 - 80 ° C a to tak, aby čerpadlo v okruhu vykurovaného objektu bežalo len vtedy, ak beží čerpadlo v kotlovom okruhu. Dôvodom je to, aby cez spätnú klapku zabudovanú v LADDOMATOM 21 nedochádzalo k podchlazování kotla. V každom režime kotla musí byť teplota výstupnej vody z kotla medzi 80 - 90 ° C Ak prevádzkujeme kotol trvale pri výkone nižšom ako 40% menovitého výkonu a alebo pre ohrev teplej úžitkovej vody v lete, je nutné denne prikúriť z ??dôvodu životnosti kotla. Kotol nie je možné prevádzkovať trvale v útlme, kedy môžu vznikať dechty a kyseliny, ktoré poškodzujú teleso kotlaKotol musí byť zabezpečený proti prehriatiu v prípade výpadku elektrickej energie, pretože má určitú zotrvačnosť Varianty riešenia ochrany kotla proti prehriatiu kotly sú štandardne vybavené chladiacou špirálou proti prehriatiu a možno ich zapojiť s ventilom TS 130 3/4 A (95 ° C) alebo WATTS STS 20 na vodovodný systém (v prípade vlastnej studne využijeme ďalšie varianty)záložný zdroj el. energie (batérie) na čerpadlo - UPS 500 (1 hod) alebo záložný zdroj s rozvádzačom (3 hod) - (kotol na tento zdroj nepripájame)jedna vetva v systéme zapojená na samovoľnou cirkuláciu vody s niekoľkými radiátorykotol zapojený s dohlazovací nádržou a inverzným zónovým ventilom, ktorý sa bez el. prúdu otvorí POZOR - VŠETKY KOTLA VYROBENÉ V ROKU 2003 A MLADŠIE SÚ VYBAVENÉ CHLADIACOU slučkou. ODPORÚČANÉ ZAPOJENIE - poradie podľa výhodnosti Najlepšie predpísané zapojenie kotla s Laddometom 21 a akumulačnými nádržami Predpísané zapojenie kotla s Laddometom 21 Predpísané zapojenie kotla s termoregulačným ventilom ESBE Predpísané zapojenie kotla s vyrovnávacou nádržou (Poznámka k schémam: spätná klapka je pri chode čerpadla zatvorená pretlakom na výstupe z čerpadla, pri vypnutom čerpadle je plne otvorená. Pozor jedná sa o klapku bez pružiny.) Ťah komína Ťah komína musí dosahovať predpísaných hodnôt (21 - 35 Pa podľa typu kotla)Malý ťah komína skracuje životnosť kotla - kotol viac dechtuje, zanáša sa a dymí do priestoru pri prikladaníriešenie: vyvložkovať komín, alebo umiestniť na komín špeciálny nádstavec, alebo odťahový ventilátor Veľký ťah komína zväčšuje spotrebu paliva vyššia komínová strata - nižšia účinnosť kotla - zlé spaľovanie - kotol nemusí dosahovať požadovaný výkon) -riešenie: umiestniť škrtiacu klapku do dymovodu medzi kotol a komín (obmedzovač ťahu) AKUMULÁCIA Inštalácia kotla s akumulačnými nádržami prináša tieto výhody:nižšia spotreba paliva (o 20 až 30%), kotol pracuje na plný výkon až do vyhorenia paliva pri optimálnej účinnosti vysoká životnosť kotla a komína - minimálna tvorba dechtov a kyselín možnosť kombinácie s ďalšími spôsobmi vykurovania - akumulačná elektrinaurčené pre kombinácie vykurovacích telies (radiátorov) s podlahovým vykurovaním pohodlné vykurovanie a ideálne vyhorenie paliva zaručene ekologickejšie vykurovanie záruka na teleso kotla 3 roky Zapojenie s akumulátormi doporučujeme ako hlavné zapojenie.Ak nemôžete mať doporučený objem akumulačných nádrží, zapojte kotol aspoň s jednou vyrovnávacou nádržou o objeme 500 - 1000 l Inštalácia vykurovacieho systému musí byť vykonaná odbornou firmou podľa STN 060830. Ak zvolíte veľký objem akumulačnej nádrže, musíte tiež zvoliť zodpovedajúci výkon kotla, aby bol schopný tieto nádrže nabiť za rozumnú dobu.
